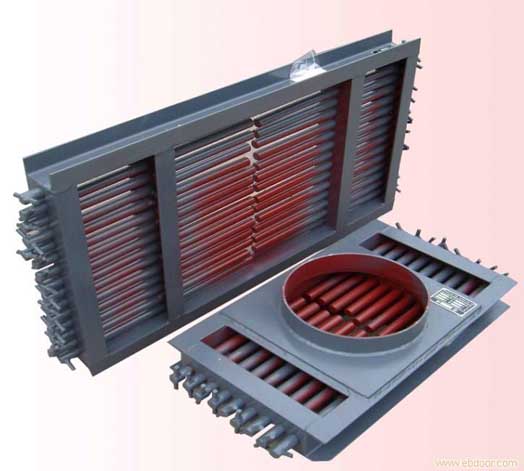

棒条阀

　　棒条阀有单层、双层、手动、气动、电液动，手动单层棒条阀，双层电液动棒条阀。

　　单层棒条阀,双层棒条阀是根据建材、矿山、冶金等行业对中小型固体、块状物料的输送控制、给料等工艺的需要而研制的一种新型闸门，适用于≤50mm物料控制。

　　棒条阀结构简单、易操作，无卡阻，克服了平板闸阀因物料颗粒大所造成启闭力大，甚至关不进去的缺点。由于该阀采用单根棒条操作，因而操作方便、灵活、整体结构为优质型钢焊接，刚性好、不变型、使用寿命长，无需维修，是中小型晶状、块状物料控制的理想设备。

　　适用介质:50m以下颗粒物料适用温度:≤300℃棒条闸门结构简单，易操作，无卡阻，能随时调整通过物粒的大小 (经调整能通过>50mm物料)。本闸门采用优质型钢焊接，刚性强、使用寿命长、基本无维修量，是中小型晶状、块状物料控制的理想设备。本阀是根据建材、选矿、冶金等行业对中小型固体块状物料的输送、控制、筛选、给料等工艺的需要而研制的一种新型闸门，适用于≤50mm物料控制。

　　主要外形及连接尺寸：

规格	A×A1	B×B1	C×C1	L	H	H1	n-Φ	重量kg
300×300	390×390	350×350	300×300	800	120	140	8-Φ14	173
400×400	490×490	450×450	400×400	1000	120	140	12-Φ14	256
500×500	610×610	560×560	500×500	1200	140	160	16-Φ18	385
600×600	710×710	660×660	600×600	1400	140	160	16-Φ18	550
700×700	820×820	770×770	700×700	1600	160	180	20-Φ18	790
800×800	920×920	870×870	800×800	1800	160	180	20-Φ18	892
900×900	1030×1030	972×972	900×900	2000	160	180	24-Φ123	1077
1000×1000	1130×1130	1068×1068	1000×1000	2200	160	180	24-Φ123	1338
1100×1100	1240×1240	1183×1183	1100×1100	2500	180	200	28-Φ123	1671
1200×1200	1340×1340	1280×1280	1200×1200	2700	180	200	32-Φ123	2089
