气力输送空气斜槽厂家

气力输送空气斜槽厂家

　　空气输送斜槽是一种用于输送干燥粉状物料的气力输送设备。在水泥工业中空气输送斜槽常用于输送水泥和生料粉。斜槽在输送物料中因为、没有转动部件，易于维护，密封性好，无噪
点击咨询“气力输送空气斜槽厂家”信息
　　空气输送斜槽是一种用于输送干燥粉状物料的气力输送设备。在水泥工业中空气输送斜槽常用于输送水泥和生料粉。斜槽在输送物料中因为、没有转动部件，易于维护，密封性好，无噪音，操作安全可靠，耗电少，改变输送方向方便，并能多点喂料和多点卸料而得到广泛的应用。斜槽的主要构件是透气层，采用PETS-6(涤纶)型合成纤维织物，是一种新型透气型，它具有耐高温(可达150℃)，耐腐蚀、耐磨损、吸湿性低、重量轻、表面平整、使用寿命长等优点。

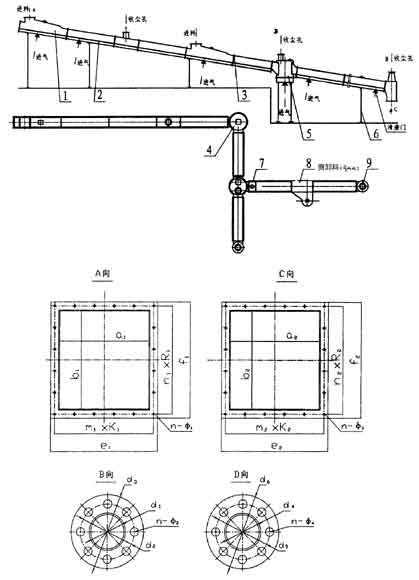

　　外形尺寸：


　　技术性能：
　　输送物料：含水量≤1%，温度≤150℃的干燥的粉状物料

　　输送能力：输送水泥及生料成品时的输送能力如下表所列：
规格 XZ200 XZ250 XZ315 XZ400 XZ500 XZ630 XZ800
槽体宽度 m m 200 250 315 400 500 630 800
输 送 能 力 a=4° 水泥 T/h 22 40 70 130 220 320 400
生料 16 30 55 100 165 245 310
a=6° 水泥 40 65 120 250 400 610 765
生料 30 55 90 185 300 455 565
a=8° 水泥 50 80 140 300 470 720 900
生料 35 65 110 225 355 540 670
a=10° 水泥 60 100 170 380 570 900 1080
生料 45 80 140 285 425 670 800
a=12° 水泥 70 120 205 455 685 1080 1295
生料 50 95 165 340 510 805 960
槽体节长 标准节 m m 2000
非标准节 m m 250
需要风压 KPa 4-5.5
需要风量 m3/m2.min 1.5-2
透 气 层 材质   合成纤维
厚度 m m 4-6
耐温 ℃ 150
径向断裂强度 N/cm宽 4700
阻力 Pa 800-1200(在2m3/m2.min条件下)

代号

 a1 b1 e1 f1 m1×R1 n1×R1 n-Φ1
型号 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
XZ200 120 200 120 150 210 280 210 230 2×86 4×63 2×86 3×66 8－Φ14.5 14－Φ12
XZ250 150 250 150 200 240 330 240 280 3×70 4×70 3×70 3×83 12－Φ14.5 14－Φ12
XZ315 150 250 150 250 240 330 240 330 3×70 4×75 3×70 4×75 12－Φ14.5 16－Φ12
XZ400 150 315 150 315 240 395 240 395 3×70 5×73 3×70 5×73 12－Φ14.5 20－Φ12
XZ500 200 400 200 400 290 480 290 480 3×88 6×75 3×88 6×75 12－Φ14.5 24－Φ12
XZ630 200 500 200 500 290 580 290 580 3×88 7×79 3×88 7×79 12－Φ14.5 28－Φ12

代号 a2 b2 e2 f2 m2 × R2 n2 × R2 N - Φ3 d1 d2 d3 n-Φ2 d4 d5 d6 n- Φ 4
型号
XZ200 206 206 286 286 3 × 82 3 × 82 14 － Φ12 108 152 188 4 － Φ 12 Φ130 Φ160 Φ190 6 － Φ  12
XZ250 256 256 336 336 4 × 75 4 × 75 16 － Φ12 108 152 188 4 － Φ 12 Φ135 Φ170 Φ205 6 － Φ   12
XZ315 321 321 401 401 5 × 73 5 × 73 20 － Φ12 260 225 260 6 － Φ 12 Φ190 Φ225 Φ260 8 － Φ 12
XZ400 406 406 486 486 6×75 6×75 24－Φ12 315 280 315 8－Φ12 Φ245 Φ280 Φ315 8－Φ12
XZ500 506 506 586 586 7×79 7×79 28－Φ12 340 305 340 8－Φ12 Φ270 Φ305 Φ340 8－Φ12
XZ630 638 638 738 738 8×86 8×86 32－Φ14.5 405 370 405 12－Φ12 Φ355 Φ395 Φ435 12－Φ12
