管式螺旋称重系统主要由稳流给料螺旋、称重桥架、减速电机、称重传感器、测速传感器、称重控制仪表和电控系统等组成,称重桥架为杠杆式，其杠杆支点采用耳轴，不受腐蚀及外界因素对计量精度影响；测速传感器置于螺旋体非驱动端。
管式称重螺旋的工作原理
管式螺旋称重定量给料机用于对散状物料的定量给料，给料过程为螺旋旋转连续给料，将来自于用户给料仓或其他给料设备的物料输送并通过称重桥架进行重量检测；同时装于端部的测速传感螺旋体进行速度检测；被检测的重量信号及速度信号一同送入称重控制器进行微积分处理并显示以吨每小时为单位的瞬时流量及以吨为单位的累计量。
管式称重螺旋的性能特点
●给料螺旋具有独特的稳流结构，在整个进料口截面上料粉均匀下沉，不易结拱，冲洗
●单螺旋无轴结构，料流稳定，不会卡料。重量信号真实，计量精度更高。（可选）
●螺旋叶片选用304不锈钢材料精工制作，耐磨 耐腐蚀性强，使用寿命长。
●螺旋间隙小，克服回流冲料问题，避免管壁间隙中粘附物料。
●密封结构，减少粉尘外扬。
●进出料口为软连接，可根据现场要求任意调整水平安装角度
●自动计量标定系数，自动测量系统零点；
●手动置入各种参数，运行操作可手动/自动切换；
●具有仪表自诊断和计算机联网功能。

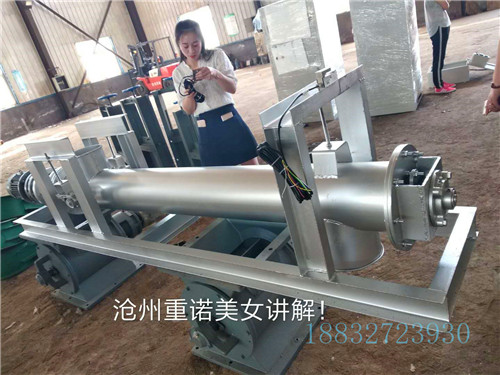

管式螺旋的基本组成
拉力传感器又叫电阻应变式传感器，隶属于称重传感器系列，是一种将物理信号转变为可测量的电信号输出的装置，它使用两个拉力传递部分传力，在其结构中含有力敏器件和两个拉力传递部分，在力敏器件中含有压电片、压电片垫片，后者含有基板部分和边缘传力部分拉力传感器基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。
配重块是为了保持输送物料时螺旋体的平衡
称重仪表是以微机为基础的动态秤仪表，专门用于连接带有测速传感器与称重传感器的称重，通过其强大的硬件和软件处理，以显示连续流量和累重信息。
